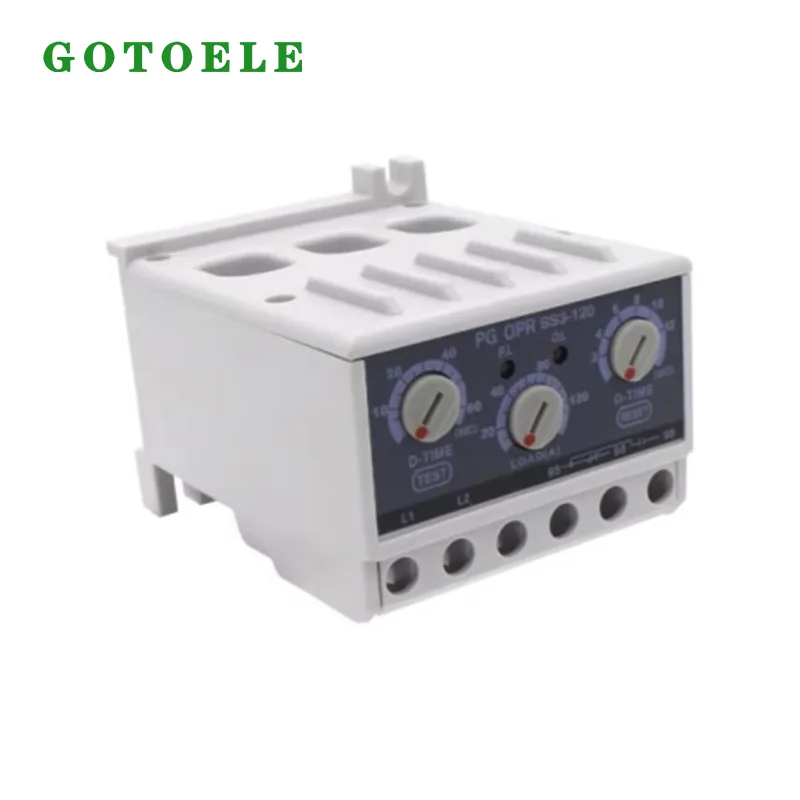

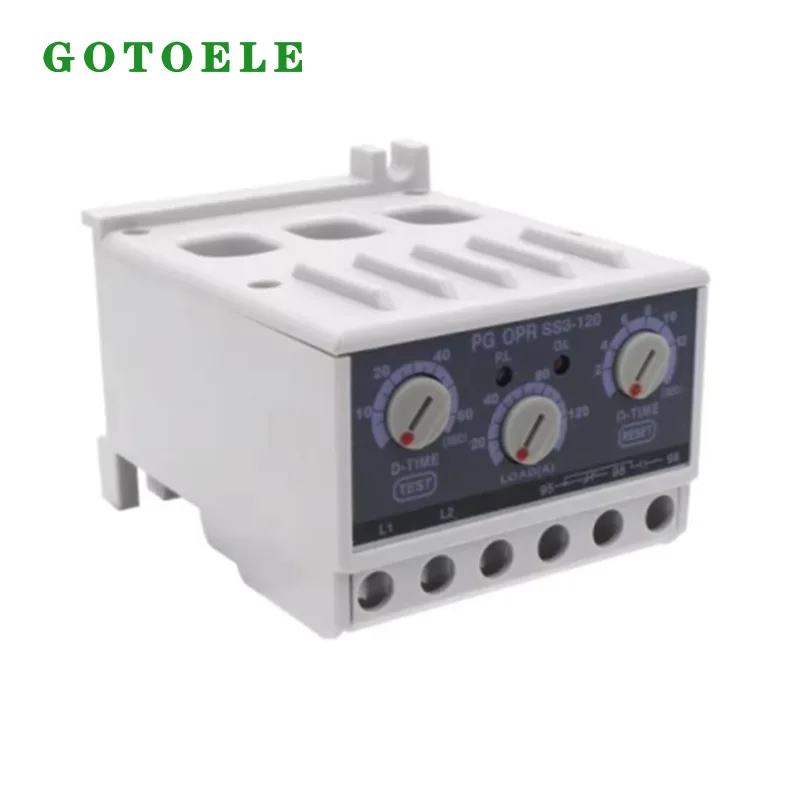

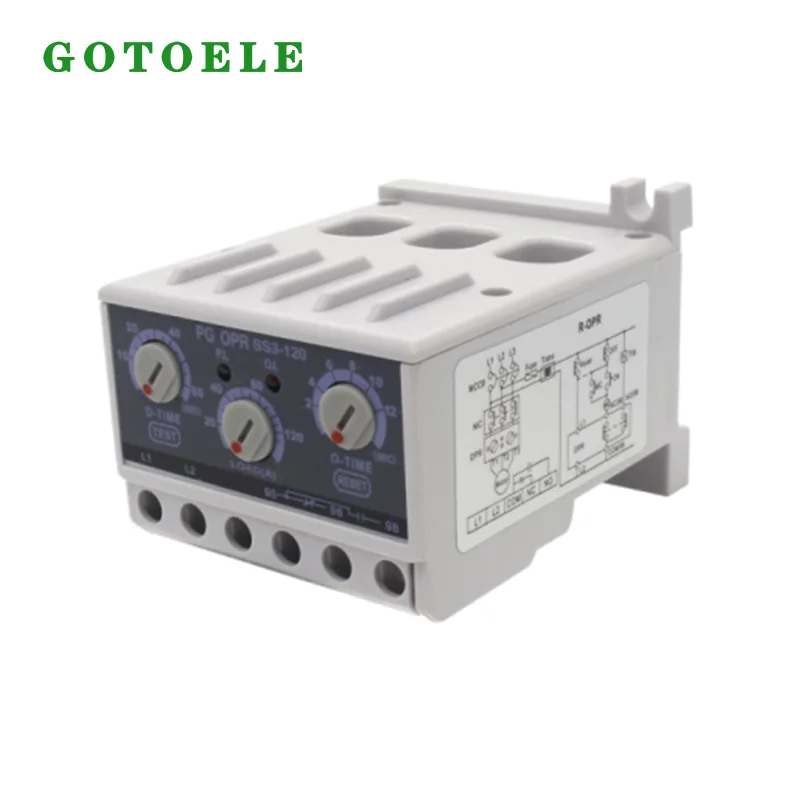

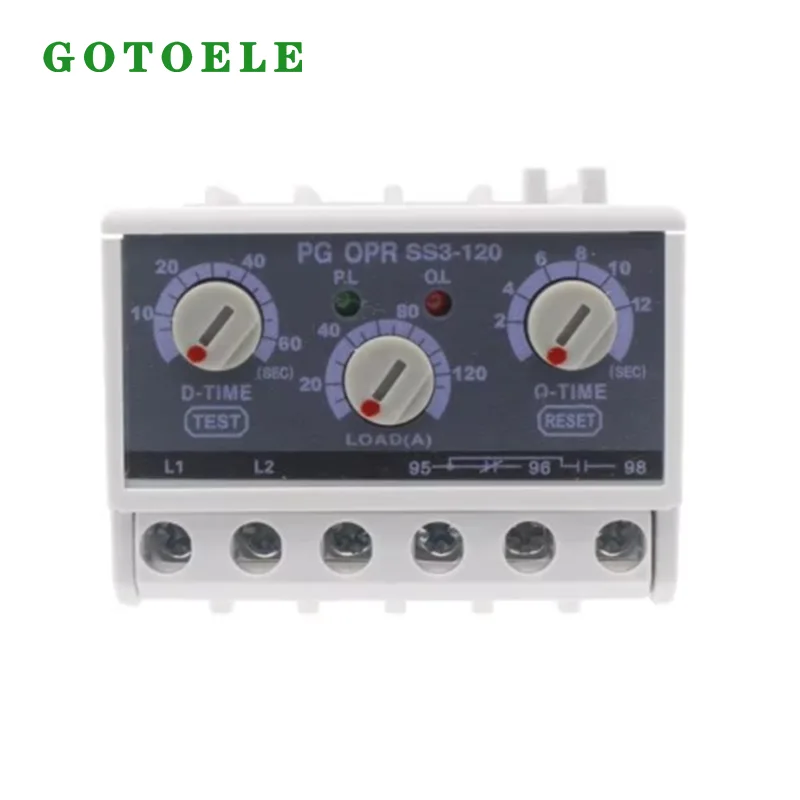

Relè elettronico di protezione motore PG OPR-SS3-120

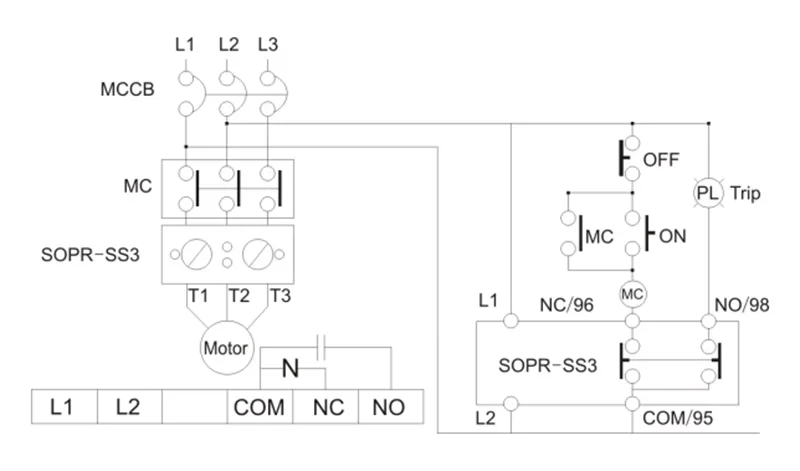

Il relè elettronico di protezione motore GOTOELE PG OPR-SS3-120 è sviluppato come soluzione di protezione aggiornata per motori CA trifase. Installato tra il contattore CA e il carico del motore, monitora continuamente le condizioni della corrente del motore e disconnette il circuito di controllo quando si verificano situazioni operative anomale, contribuendo a prevenire il surriscaldamento del motore, danni agli avvolgimenti e tempi di fermo imprevisti delle apparecchiature.

A differenza dei relè di sovraccarico termico bimetallici convenzionali che si basano sulla deformazione termica per la protezione, il PG OPR-SS3-120 adotta la tecnologia di rilevamento elettronico della corrente per ottenere una risposta più rapida e un'identificazione dei guasti più accurata. Riduce l'impatto delle variazioni della temperatura ambiente e mantiene prestazioni di protezione costanti durante il funzionamento industriale a lungo termine.

Con un ampio intervallo di corrente regolabile di 10-120 A, il dispositivo può adattarsi a diverse capacità del motore e condizioni operative. Tre funzioni di regolazione indipendenti consentono agli utenti di impostare la corrente di carico del motore, il tempo di ritardo di avvio e il tempo di ritardo di intervento per guasto in base ai requisiti effettivi dell'applicazione, migliorando l'affidabilità del sistema e riducendo al tempo stesso gli arresti non necessari.

Alternativa migliorata ai tradizionali relè di sovraccarico termico

Nei tradizionali sistemi di protezione del motore, i relè di sovraccarico termico vengono comunemente utilizzati per prevenire danni al motore causati da una corrente eccessiva. Tuttavia, il funzionamento termico a lungo termine può comportare una risposta più lenta, una precisione ridotta e una flessibilità di regolazione limitata.

Il relè elettronico di protezione motore PG OPR-SS3-120 fornisce un metodo di protezione più avanzato utilizzando la tecnologia di rilevamento elettronico. Può monitorare accuratamente le condizioni operative del motore senza essere influenzato da cicli termici ripetuti, rendendolo particolarmente adatto per apparecchiature industriali che richiedono funzionamento continuo e protezione affidabile.

L'impostazione LOAD regolabile consente un adattamento preciso della corrente per diversi motori, mentre la funzione di ritardo all'avvio impedisce falsi interventi causati dalla corrente di avviamento temporanea. La funzione di ritardo di intervento aiuta a distinguere tra fluttuazioni a breve termine e guasti effettivi, migliorando la stabilità operativa.

Molteplici funzioni di protezione del motore

Il PG OPR-SS3-120 integra diverse funzioni di protezione in un unico dispositivo compatto:

Protezione da sovraccarico e stallo

Quando un motore funziona con un carico meccanico eccessivo, si blocca o presenta aumenti anomali di corrente, la funzione di protezione da sovraccarico rileva la condizione e disconnette il circuito di controllo dopo il tempo di ritardo preimpostato. Ciò aiuta a prevenire il surriscaldamento e danni agli avvolgimenti del motore.

Protezione dalla perdita di fase

La perdita di fase è una delle principali cause di guasto del motore trifase. Il PG OPR-SS3-120 è in grado di rilevare condizioni di fase mancante causate da guasti ai cavi, guasti ai fusibili o problemi di contatto, arrestando rapidamente il motore prima che si verifichino danni gravi.

Protezione dallo squilibrio di corrente trifase

Una distribuzione non uniforme della corrente tra le tre fasi può causare un riscaldamento eccessivo e ridurre la durata del motore. Il dispositivo monitora il bilancio corrente e fornisce protezione contro il funzionamento sbilanciato a lungo termine.

Protezione dal ritardo di avvio

La corrente di avviamento del motore può temporaneamente superare di parecchie volte la corrente nominale. La funzione di ritardo di avvio regolabile consente al motore di completare l'accelerazione senza interventi inutili, rendendolo adatto per applicazioni di avviamento con carichi pesanti.

Scenari applicativi tipici

Sistemi di pompe industriali

Il PG OPR-SS3-120 è ampiamente utilizzato nelle pompe dell'acqua, nelle pompe di circolazione, nei sistemi di drenaggio e nelle apparecchiature di pompaggio industriale. Protegge i motori da sovraccarico, mancanza di fase e condizioni di corrente anomale durante il funzionamento continuo.

Apparecchiature HVAC e di refrigerazione

Per i compressori, i ventilatori delle torri di raffreddamento e i motori di ventilazione, il funzionamento stabile del motore è fondamentale. Questo relè di sovraccarico elettronico fornisce una protezione affidabile contro condizioni di sovraccarico e stallo causate da problemi meccanici o anomalie del sistema.

Apparecchiature per l'automazione della produzione

Linee di produzione, sistemi di trasporto, macchine utensili e apparecchiature automatizzate spesso richiedono che i motori funzionino continuamente. Il PG OPR-SS3-120 aiuta a ridurre i tempi di fermo imprevisti fornendo protezione del motore in tempo reale.

Attrezzature agricole ed esterne

Le pompe per l'irrigazione agricola e i sistemi di ventilazione possono funzionare in ambienti con condizioni di alimentazione instabili. La protezione dalla perdita di fase e le funzioni di ritardo regolabili aiutano a migliorare l'affidabilità delle apparecchiature e a ridurre i costi di manutenzione.

Esperienza applicativa pratica

In un progetto di pompaggio dell'acqua industriale, il relè elettronico di protezione motore PG OPR-SS3-120 è stato installato all'interno dell'armadio di controllo del motore per proteggere i motori delle pompe trifase che funzionano in condizioni di carico variabile.

Durante il funzionamento quotidiano, il dispositivo ha monitorato continuamente le variazioni della corrente del motore e ha identificato con successo aumenti anomali del carico causati da variazioni della resistenza meccanica. Il ritardo di protezione regolabile ha evitato spegnimenti non necessari durante il normale avvio, mentre le funzioni di protezione dai guasti hanno contribuito a prevenire danni al motore in condizioni anomale.

L'applicazione ha dimostrato il valore della protezione elettronica del motore nel migliorare la sicurezza delle apparecchiature, ridurre la frequenza di manutenzione ed estendere la durata di servizio del motore.

Parametri fondamentali

Vantaggi fondamentali

1. Maggiore precisione di protezione rispetto ai relè termici tradizionali

Il sistema di rilevamento elettronico fornisce prestazioni di rilevamento della corrente stabili ed evita variazioni di precisione causate dall'invecchiamento termico. Mantiene una protezione affidabile anche in caso di funzionamento industriale a lungo termine.

2. Impostazioni regolabili per diverse applicazioni del motore

Con la regolazione indipendente della soglia di corrente, del ritardo di avvio e del ritardo di intervento per guasto, il PG OPR-SS3-120 può essere configurato per diverse dimensioni di motori e ambienti operativi, migliorando la compatibilità con varie applicazioni industriali.

3. La protezione integrata consente di risparmiare spazio nell'armadio

Combinando più funzioni di protezione in un singolo modulo, il dispositivo riduce la necessità di componenti di protezione aggiuntivi e semplifica il cablaggio del quadro elettrico. Its standard DIN-rail installation allows easy integration into existing systems.

4. Soluzione OEM affidabile per i produttori di apparecchiature industriali

GOTOELE fornisce servizi di personalizzazione OEM tra cui etichettatura del prodotto, progettazione dell'imballaggio e regolazione dei parametri. Il PG OPR-SS3-120 è adatto a distributori, quadristi elettrici e produttori di apparecchiature industriali che cercano soluzioni stabili per la protezione del motore.

Specifica

Produzione e Controllo Qualità

GOTOELE produce il relè elettronico di protezione motore PG OPR-SS3-120 nello Zhejiang, in Cina, con processi di produzione professionali e rigorosi sistemi di gestione della qualità.

Ogni prodotto è sottoposto a procedure di ispezione, tra cui test di precisione del rilevamento corrente, test delle funzioni di protezione, ispezione dell'affidabilità del terminale e verifica delle prestazioni operative prima della spedizione. Seguendo gli standard di gestione della qualità ISO9001, GOTOELE garantisce una qualità del prodotto costante e prestazioni affidabili per i clienti industriali di tutto il mondo. Imballaggio e consegnaIl relè elettronico di protezione motore PG OPR-SS3-120 utilizza materiali di imballaggio standard per l'esportazione per evitare danni durante il trasporto. GOTOELE supporta la fornitura all'ingrosso, la personalizzazione OEM, l'etichettatura personalizzata e soluzioni di consegna flessibili per soddisfare le esigenze dei clienti industriali internazionali.

Domande frequenti

Q1: Qual è la differenza tra un relè di sovraccarico elettronico e un relè di sovraccarico termico?

Un relè di sovraccarico elettronico utilizza la tecnologia di rilevamento della corrente per fornire una risposta più rapida, una maggiore precisione e opzioni di regolazione più ampie. È meno influenzato dalle variazioni della temperatura ambiente ed è adatto ai moderni sistemi di protezione dei motori industriali.

D2: Il PG OPR-SS3-120 può proteggere i motori dalla perdita di fase?

SÌ. Il dispositivo include la protezione dalla perdita di fase ed è in grado di rilevare condizioni trifase anomale per disconnettere il circuito di controllo e prevenire danni al motore.

Q3: Il PG OPR-SS3-120 è adatto a motori di diverse dimensioni?

SÌ. Con un intervallo di corrente regolabile di 10-120 A, può essere configurato per diverse applicazioni di motori trifase, tra cui pompe, ventole, compressori e apparecchiature di automazione.

Q4: GOTOELE supporta la personalizzazione OEM?

SÌ. GOTOELE fornisce servizi OEM tra cui stampa del logo, imballaggio personalizzato e personalizzazione dei parametri del prodotto in base alle esigenze del cliente.

GOTOELE fornisce ai clienti industriali globali soluzioni affidabili per la protezione dei motori attraverso capacità di produzione professionale, rigoroso controllo di qualità ed esperienza applicativa pratica. Il relè elettronico di protezione motore PG OPR-SS3-120 contribuisce a migliorare la sicurezza delle apparecchiature, ridurre i costi di manutenzione e supportare il funzionamento stabile dei sistemi di automazione industriale.
