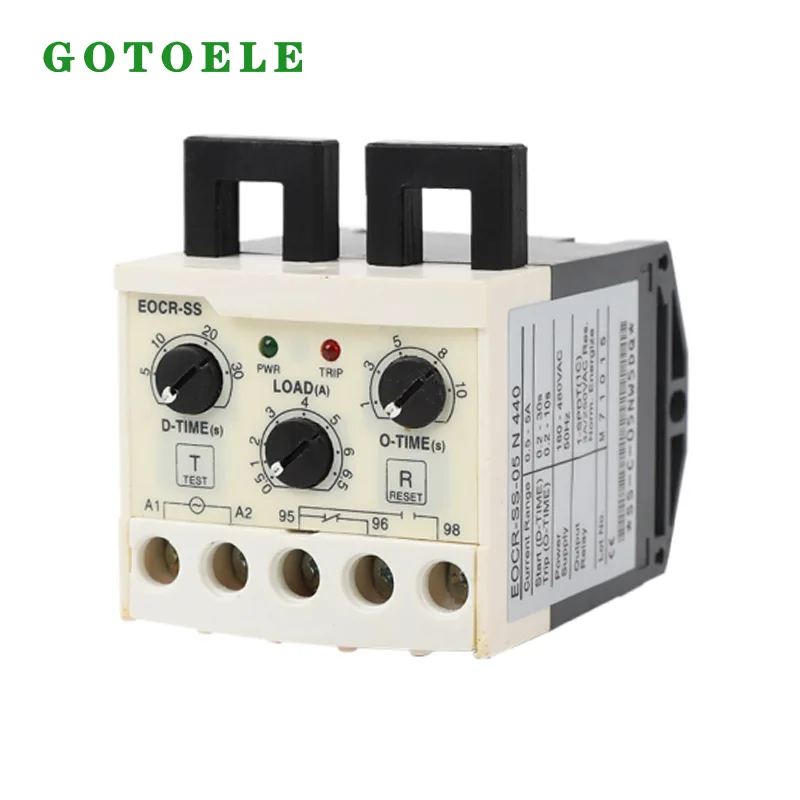

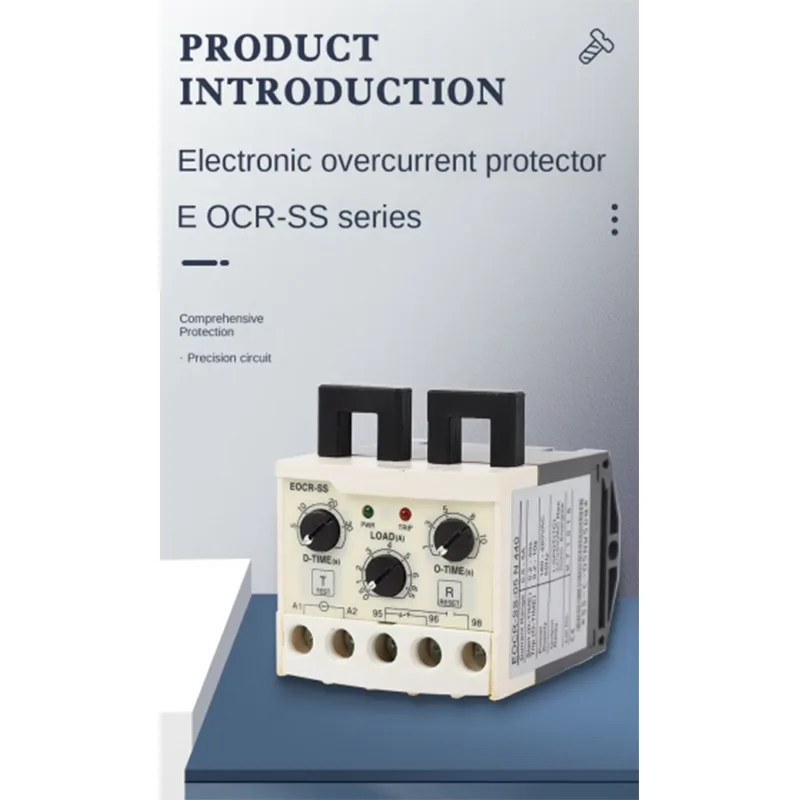

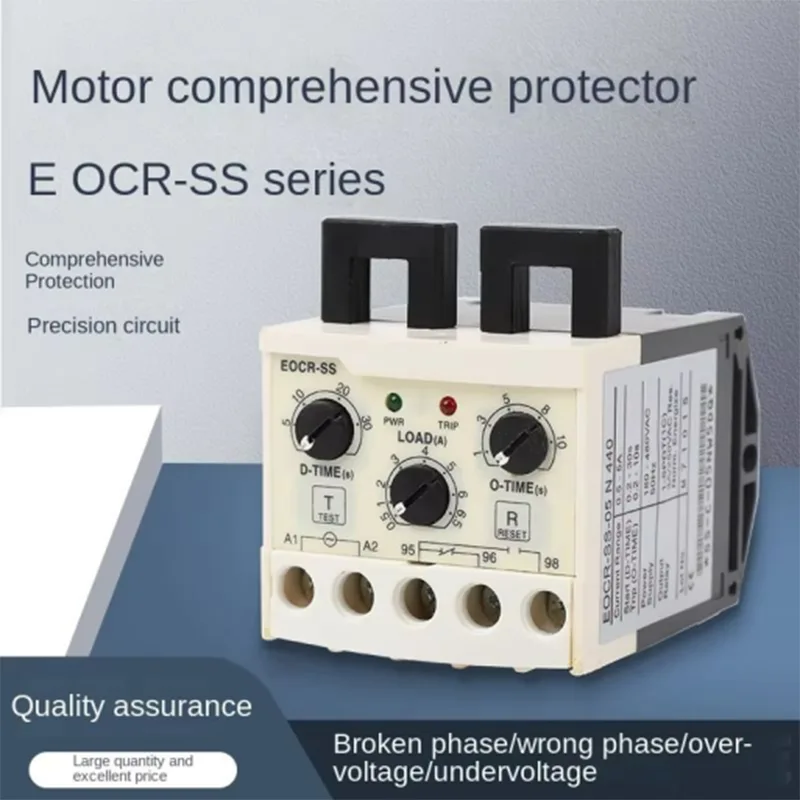

Relè elettronico di protezione motore EOCR-SS

Sviluppato e prodotto da GOTOELE, un produttore elettrico professionale a bassa tensione con sede nello Zhejiang, in Cina, con oltre 14 anni di esperienza nel settore, questo protettore elettronico del motore integra protezione da sovraccarico, protezione da stallo motore, protezione da perdita di fase e protezione da squilibrio della corrente trifase in un'unità compatta montata su guida DIN. È ampiamente utilizzato in pompe, ventilatori, compressori, trasportatori e armadi di controllo OEM dove sono necessarie una protezione affidabile del motore e tempi di fermo macchina ridotti.

Principio di funzionamentoIl relè elettronico di protezione motore EOCR-SS è progettato per proteggere i motori CA trifase di piccole e medie dimensioni da condizioni di corrente anomale che possono causare il surriscaldamento dell'avvolgimento, l'invecchiamento dell'isolamento e l'arresto imprevisto delle apparecchiature.

A differenza dei tradizionali relè di sovraccarico termico bimetallici che reagiscono lentamente e sono influenzati dalla temperatura ambiente, EOCR-SS monitora continuamente la corrente operativa del motore attraverso un trasformatore di corrente a pinza divisa. Quando si verificano condizioni anomale come sovraccarico, mancanza di fase o squilibrio di corrente, il relè disconnette rapidamente il circuito di controllo del contattore per arrestare il motore e prevenire ulteriori danni.

La struttura del TA diviso consente l'installazione senza rimuovere i cavi di alimentazione esistenti. Ciò lo rende particolarmente adatto per aggiornamenti di apparecchiature, rinnovamento di vecchi quadri elettrici e macchinari OEM dove è importante ridurre i tempi di installazione.

● Design compatto

● Molteplici funzioni di protezione

● Ampio intervallo di regolazione della corrente (10:1)

● Funzione amperometro

● LED di indicazione del viaggio

● Alta precisione

● Ripristino istantaneo manuale

● Reset elettrico remoto

● Funzione di prova

● Insensibile all'ambiente

● Basso consumo energetico

● Funzionamento a prova di errore (senza rilascio di tensione)

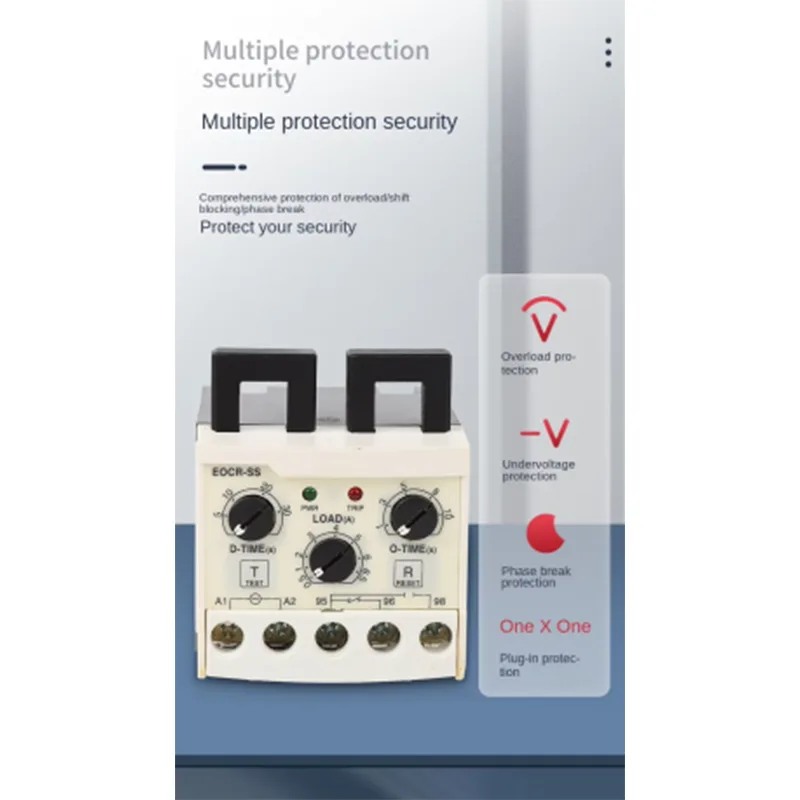

Funzioni di protezione intelligente per la sicurezza dei motori

1. Protezione accurata da sovraccarico e stallo

Durante il funzionamento del motore, un carico meccanico eccessivo, il blocco dei cuscinetti o l'inceppamento delle apparecchiature possono causare un aumento di corrente oltre il normale intervallo operativo. EOCR-SS rileva continuamente le variazioni della corrente del motore e attiva la protezione dopo il tempo di ritardo preimpostato.

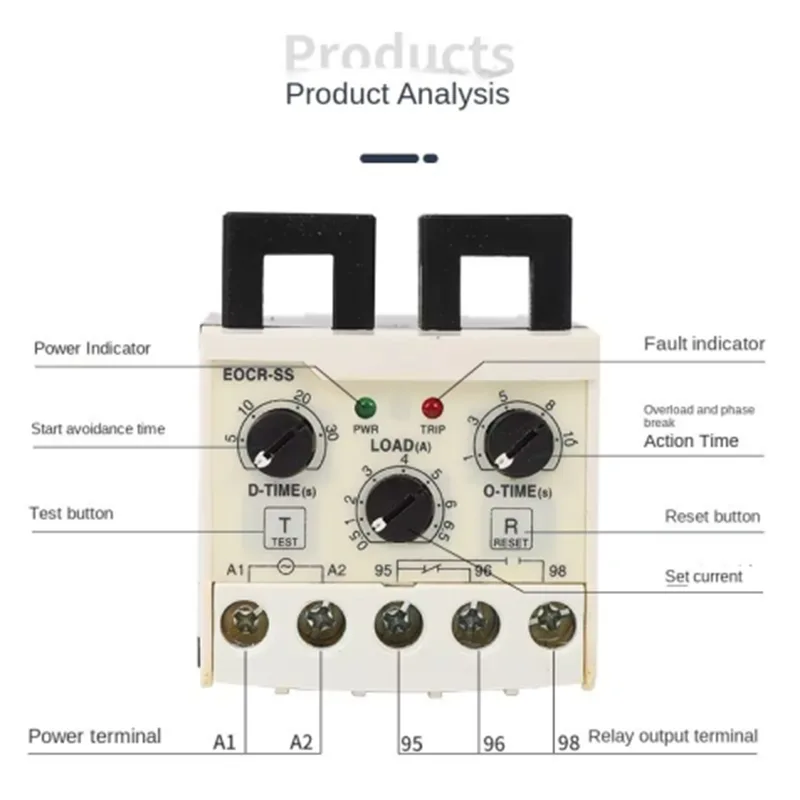

L'impostazione LOAD regolabile consente agli utenti di abbinare accuratamente le diverse correnti nominali del motore, mentre la funzione di ritardo O-TIME impedisce spegnimenti non necessari causati da fluttuazioni di corrente di breve durata.

Questa funzione di protezione è ampiamente applicata nei sistemi di trasporto, nelle pompe dell'acqua, nelle apparecchiature di ventilazione e nei piccoli macchinari industriali dove il sovraccarico imprevisto del motore può portare all'interruzione della produzione.

2. Protezione dalla perdita di fase per motori trifase

I motori trifase che funzionano in condizioni di perdita di fase potrebbero presentare una corrente eccessiva nelle fasi rimanenti, con conseguente rapido surriscaldamento dell'avvolgimento e danni permanenti al motore.

EOCR-SS rileva una distribuzione anomala della corrente causata da mancanza di fase, cavi scollegati o problemi di contatto del contattore e interrompe immediatamente il circuito di controllo del motore.

Questa funzione è particolarmente utile in aree con reti elettriche instabili, strutture agricole e installazioni di apparecchiature esterne dove i rischi di perdita di fase sono maggiori.

3. Monitoraggio dello squilibrio di corrente trifase

La distribuzione non uniforme della corrente tra tre fasi è solitamente causata da problemi di avvolgimento, squilibrio di tensione o carico meccanico non uniforme.

L'EOCR-SS monitora le differenze di corrente tra le fasi e fornisce una protezione tempestiva prima che un piccolo squilibrio si trasformi in un grave guasto del motore.

Rispetto ai dispositivi di protezione tradizionali che rispondono solo dopo che si verifica un grave sovraccarico, il monitoraggio elettronico della corrente aiuta i team di manutenzione a identificare tempestivamente i potenziali rischi e a ridurre i tempi di fermo imprevisti.

4. Funzione di ritardo di avvio regolabile

Una corrente di avvio elevata è normale quando i motori iniziano a funzionare. La protezione immediata dal sovraccarico durante l'avvio può causare interventi non necessari.

La funzione di ritardo di avvio D-TIME integrata consente ai motori di completare l'accelerazione prima di entrare nella modalità di protezione normale. Gli utenti possono regolare il ritardo in base alle diverse caratteristiche di avviamento del motore, garantendo un funzionamento affidabile per apparecchiature con requisiti di coppia di avviamento più elevati.

Esperienza applicativa e verifica del progetto

Progetto di potenziamento della protezione del motore in uno stabilimento di trasformazione alimentare in Vietnam

Basandosi sull'esperienza di GOTOELE nella produzione elettrica a bassa tensione e nei progetti di esportazione globale, EOCR-SS è stato applicato negli aggiornamenti della protezione dei motori per i clienti industriali.

Nel marzo 2026, un produttore di apparecchiature per la lavorazione alimentare in Vietnam ha installato 120 unità di relè elettronico di protezione motore EOCR-SS negli armadi di controllo dei motori dei trasportatori.

L'ambiente applicativo includeva:

· Tipologia di cliente: Produttore di macchine per la lavorazione alimentare

· Luogo di installazione: armadi di controllo del sistema di trasporto

· Gamma di potenza del motore: motori trifase da 0,75 kW a 2,2 kW

· Voltaggio di funzionamento: AC380V 50Hz

· Temperatura operativa: da -10 ℃ a 45 ℃

· Tempo di funzionamento giornaliero: circa 16 ore al giorno

· Frequenza di avviamento del motore: 50-80 volte al giorno

Dopo 12 mesi di funzionamento continuo, il cliente ha riscontrato prestazioni di protezione stabili e una riduzione dei guasti al motore causati da problemi di sovraccarico e perdita di fase. Rispetto alle precedenti soluzioni di protezione da sovraccarico termico, la frequenza degli interventi di manutenzione è stata significativamente ridotta, migliorando la continuità della produzione.

Questa applicazione pratica dimostra l'affidabilità dell'EOCR-SS negli ambienti di funzionamento di motori industriali ad alta frequenza.

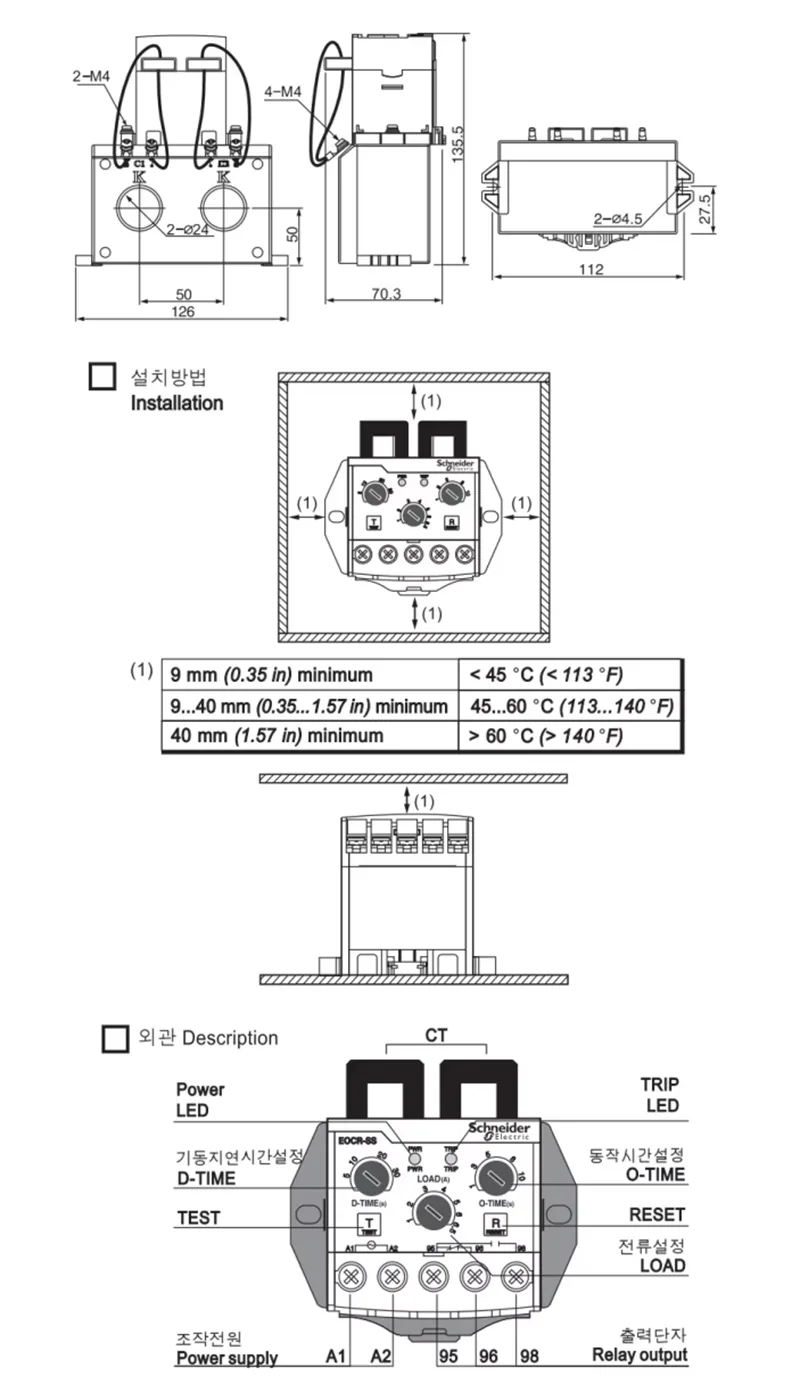

Parametri del prodotto

Vantaggi del prodotto

1. L'installazione senza cavi tagliati consente di risparmiare tempo di retrofit

EOCR-SS adotta un design del trasformatore di corrente diviso apribile. I tecnici installatori devono solo fissare il TA sui cavi motore esistenti senza scollegare il cablaggio o modificare il circuito di alimentazione.

Questo design riduce notevolmente le difficoltà di installazione delle macchine esistenti, particolarmente adatto per aggiornamenti di apparecchiature di fabbrica e progetti di retrofitting del quadro elettrico.

2. Il rilevamento elettronico migliora la precisione della protezione

Il sistema elettronico di rilevamento della corrente fornisce una protezione più rapida e stabile rispetto ai tradizionali relè di sovraccarico termico.

Evita l'influenza della temperatura e problemi di fatica meccanica, mantenendo prestazioni di protezione costanti durante il funzionamento a lungo termine.

3. La regolazione flessibile si adatta a diversi motori

EOCR-SS fornisce la regolazione indipendente del ritardo di avvio, della corrente operativa e dei parametri di ritardo di intervento.

Gli utenti possono configurare le impostazioni di protezione in base ai diversi carichi del motore, condizioni di avvio e ambienti applicativi, migliorando la compatibilità con varie macchine industriali.

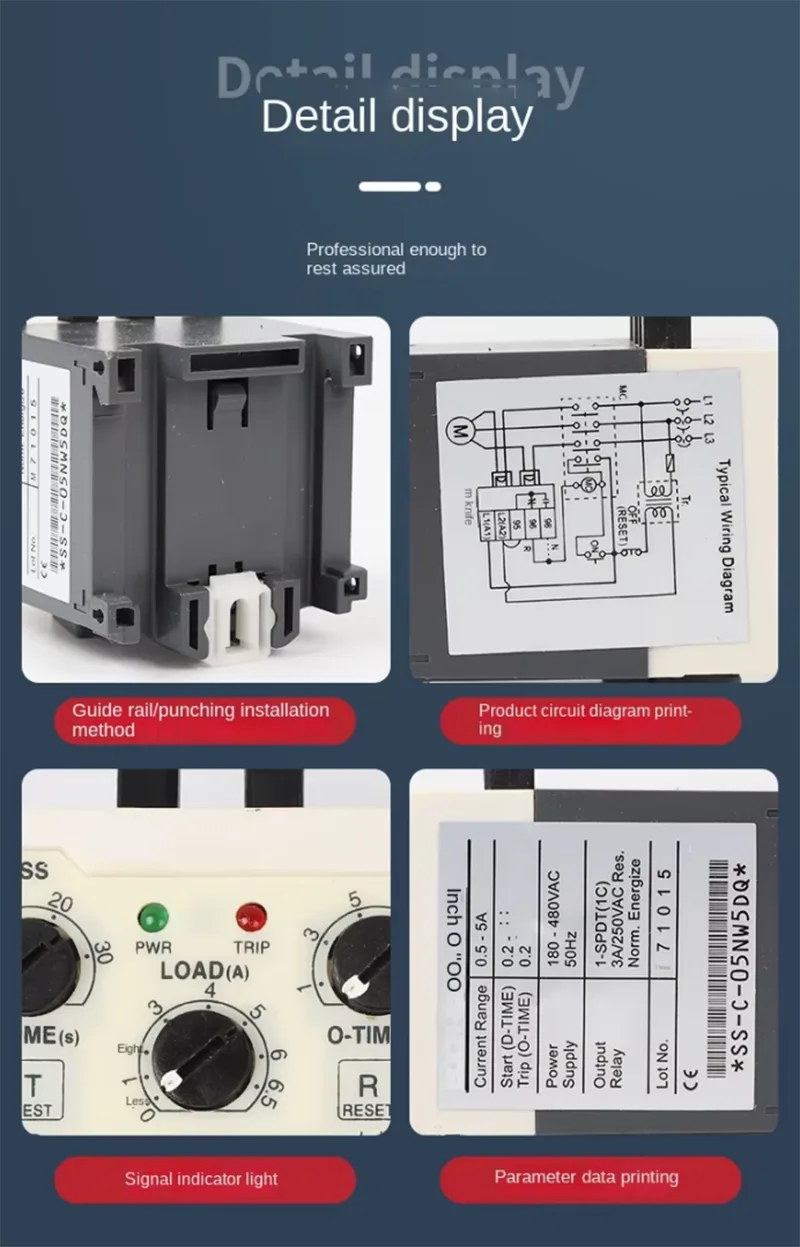

4. Il design compatto della guida DIN consente di risparmiare spazio nell'armadio

La struttura modulare consente l'installazione diretta all'interno di quadri elettrici standard.

Rispetto all'installazione di trasformatori di corrente e componenti di protezione separati, EOCR-SS fornisce una soluzione più compatta e semplifica la progettazione del sistema di controllo.

Produzione e garanzia della qualità

GOTOELE è un produttore ed esportatore professionale specializzato in prodotti elettrici a bassa tensione, inclusi contattori, relè, interruttori automatici, dispositivi di protezione del motore e componenti di controllo industriale.

Con oltre 14 anni di esperienza nella produzione elettrica, l'azienda gestisce una base produttiva a Liushi, Yueqing, Zhejiang, Cina. La fabbrica si estende su una superficie di oltre 1600 metri quadrati e comprende aree di produzione professionale e strutture per il controllo della qualità.

Durante la produzione dell'EOCR-SS, GOTOELE esegue rigorose ispezioni riguardanti l'accuratezza del rilevamento della corrente, la risposta all'azione del relè, l'affidabilità del terminale e i test di invecchiamento del prodotto.

Ogni lotto segue le procedure di gestione della qualità ISO9001 e i prodotti sono conformi ai requisiti di certificazione CE per garantire prestazioni stabili per applicazioni industriali internazionali.

Imballaggio e consegna

Il relè elettronico di protezione motore EOCR-SS è imballato secondo gli standard internazionali di esportazione per evitare danni durante il trasporto.

Per ordini all'ingrosso, GOTOELE fornisce un'efficiente pianificazione della produzione con tempi di consegna tipici di 10-15 giorni. I servizi di personalizzazione OEM, tra cui la stampa del logo, la progettazione dell'imballaggio e la personalizzazione dei parametri, sono disponibili per distributori globali e produttori di apparecchiature industriali.

Domande frequenti

1. Qual è la differenza tra EOCR-SS e un relè termico tradizionale?

EOCR-SS utilizza la tecnologia di monitoraggio elettronico della corrente, fornendo una maggiore precisione di protezione e una risposta più rapida rispetto ai tradizionali relè di sovraccarico termico. Supporta inoltre l'installazione di TA separati senza tagliare i cavi, rendendolo più conveniente per gli aggiornamenti delle apparecchiature.

2. È possibile installare EOCR-SS su armadi di controllo motore esistenti?

SÌ. Il trasformatore di corrente a pinza consente l'installazione direttamente sui cavi motore esistenti senza rimuovere il cablaggio, rendendolo adatto a progetti di rinnovamento e manutenzione di vecchie apparecchiature.

3. Quali motori sono adatti per EOCR-SS?

EOCR-SS è progettato principalmente per piccoli motori CA trifase, tra cui pompe, ventole, compressori, trasportatori e macchinari OEM con requisiti di corrente compresi nell'intervallo 0,5~5A.

4. GOTOELE fornisce la personalizzazione OEM?

SÌ. GOTOELE supporta servizi OEM/ODM tra cui etichette personalizzate, imballaggi, specifiche e requisiti di parametri elettrici per diversi mercati internazionali.

GOTOELE combina capacità di produzione elettrica professionale, esperienza applicativa pratica e rigorosi sistemi di controllo qualità per fornire soluzioni affidabili di protezione motore per clienti industriali globali. Il relè elettronico di protezione motore EOCR-SS rappresenta un aggiornamento conveniente rispetto ai dispositivi di protezione tradizionali, aiutando le industrie a migliorare la sicurezza delle apparecchiature, ridurre i costi di manutenzione e ottenere operazioni di produzione più stabili.
