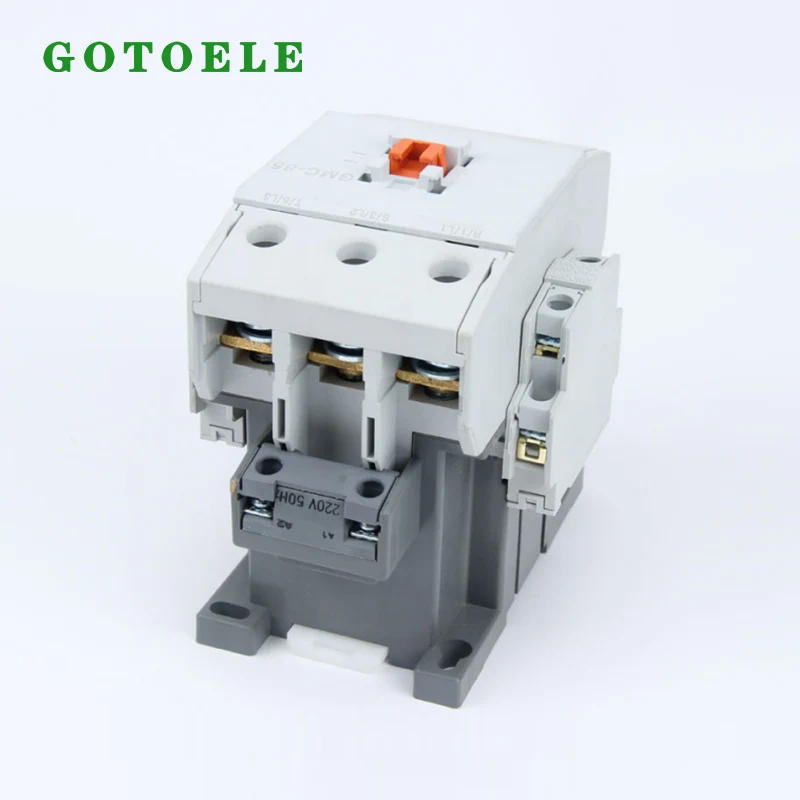

Contattore magnetico CA GMC-85 3P 135A 45KW 2NO+2NC per controllo motori industriali

Contattore magnetico CA GMC-85daGOTOELEè un componente di commutazione trifase a bassa tensione progettato per il controllo di motori, macchinari industriali, pompe, compressori, apparecchiature HVAC e altre applicazioni che richiedono una commutazione affidabile di carichi CA. Con una struttura dei contatti principali a 3 poli, una corrente termica nominale di 135 A AC1, una capacità di controllo del motore di 45 kW a 380–440 V e contatti ausiliari 2NO+2NC, fornisce una configurazione pratica per armadi di controllo industriali e apparecchiature elettriche.

Per distributori elettrici, quadristi, produttori di macchine e squadre di manutenzione, la selezione di un contattore richiede molto più del semplice controllo della corrente nominale. Prima dell'acquisto è necessario considerare la potenza del motore, la categoria di utilizzo, la tensione operativa, la tensione della bobina, la frequenza di commutazione, i requisiti dei contatti ausiliari, il metodo di installazione e la protezione da sovraccarico.

Cosa dovrebbero sapere gli acquirenti sulla configurazione GMC-85?

Struttura del contatto principale a tre poli

La configurazione tripolare consente al contattore di controllare un circuito trifase attraverso un unico apparecchio di commutazione. Ciò lo rende adatto per le comuni applicazioni di motori industriali in cui è necessario commutare simultaneamente l'alimentazione trifase.

I contatti principali sono destinati alla commutazione del carico collegato, mentre i contatti ausiliari possono essere incorporati nei circuiti di controllo, indicazione, interblocco e segnale.

Corrente nominale termica CA 135 A

Il telaio GMC-85 è associato a una corrente termica nominale di 135 A AC1. Tuttavia, gli acquirenti non devono interpretare il valore AC1 come la corrente motore consentita in ogni condizione operativa. Le applicazioni del motore normalmente richiedono una selezione in base alla categoria di utilizzo applicabile e alle effettive caratteristiche del motore.

Per il controllo del motore, la corrente operativa e la potenza nominali devono quindi essere verificate rispetto alla tensione di alimentazione prevista e al servizio dell'applicazione prima della selezione finale.

Capacità di controllo motore da 45 kW

A 380–440 V, la configurazione GMC-85 ha una potenza nominale di 45 kW in condizioni di controllo motore AC3. Ciò rende il modello adatto a una gamma di applicazioni con motori trifase di media potenza quando le caratteristiche elettriche corrispondono ai requisiti del sistema.

Parametri fondamentali

Come funziona un contattore magnetico CA?

Principio della commutazione elettromagnetica

Un contattore magnetico CA utilizza una bobina elettromagnetica per controllare il movimento del suo meccanismo di contatto interno. Quando il circuito di controllo eccita la bobina, la forza elettromagnetica sposta il gruppo contatti e modifica lo stato dei contatti principali.

Quando la bobina è diseccitata, il meccanismo ritorna nella sua posizione normale. Ciò consente a un circuito di controllo a bassa potenza di gestire un carico elettrico a potenza maggiore senza richiedere all'operatore o al controller di commutare direttamente il circuito del motore.

Separazione delle funzioni di potenza e controllo

Uno dei principali vantaggi pratici di un contattore è la separazione tra il circuito di alimentazione principale e il circuito di controllo. I contatti principali gestiscono il carico collegato, mentre la bobina e i contatti ausiliari interagiscono con il sistema di controllo.

Questa struttura è ampiamente utilizzata nei macchinari automatizzati perché il motore può essere controllato tramite pulsanti, uscite PLC, sensori, relè o altri dispositivi di controllo.

Perché sono importanti i contatti ausiliari 2NO+2NC

Contatti normalmente aperti

I due contatti ausiliari normalmente aperti possono essere utilizzati per la logica di controllo, il feedback dello stato di funzionamento, i circuiti di automantenimento o il collegamento a dispositivi di indicazione esterni, a seconda del progetto del sistema.

Ciò offre ai produttori di apparecchiature una maggiore flessibilità nell'integrazione del contattore in un quadro elettrico più grande.

Contatti normalmente chiusi

I due contatti ausiliari normalmente chiusi possono essere utilizzati nei circuiti di interblocco, segnalazione e controllo. Possono aiutare a coordinare il contattore con altri componenti di commutazione o dispositivi di controllo.

Supporto alla progettazione di circuiti di controllo

Avere contatti ausiliari normalmente aperti e normalmente chiusi nella stessa configurazione può ridurre la necessità di componenti di commutazione ausiliari aggiuntivi in ​​alcuni progetti di controllo.

Prima dell'installazione è necessario verificare sempre la disposizione effettiva dei contatti e l'utilizzo elettrico rispetto allo schema del circuito di controllo.

Applicazioni industriali tipiche

Controllo motori industriali

L'applicazione principale del GMC-85 è la commutazione e il controllo di motori trifase compatibili. Può essere incorporato nei gruppi di avviamento motore e nei pannelli di controllo dove le condizioni elettriche nominali corrispondono all'applicazione.

Pompe e apparecchiature per il trattamento dell'acqua

Le pompe spesso richiedono un controllo automatico di avvio/arresto basato su segnali di pressione, livello, flusso o processo. Un contattore può fungere da interfaccia di commutazione tra il circuito di controllo e il motore della pompa.

Compressori e sistemi HVAC

I compressori industriali, i sistemi di ventilazione, le apparecchiature di condizionamento dell'aria e altri sistemi a motore possono utilizzare contattori per controllare i motori in base ai requisiti del sistema di controllo elettrico dell'apparecchiatura.

Macchinari di produzione

Le apparecchiature di produzione contengono spesso più motori, trasportatori, ventilatori, pompe e altri carichi elettrici. I contattori possono essere incorporati negli armadi di controllo per fornire commutazione centralizzata e funzionamento automatizzato.

Fattori chiave di selezione prima dell'acquisto

Controllare la potenza e la corrente del motore

La sola potenza del motore non è sufficiente per la scelta del contattore. Gli acquirenti devono confermare la corrente nominale del motore, la tensione di alimentazione, la frequenza, le caratteristiche di avviamento, il servizio operativo e la categoria di utilizzo.

Il contattore deve essere selezionato in base al carico elettrico effettivo anziché semplicemente facendo corrispondere il nome del prodotto alla potenza nominale del motore.

Confermare la tensione della bobina

La tensione della bobina del contattore deve corrispondere al circuito di controllo. Le tensioni di controllo comuni possono variare notevolmente tra macchine e regioni diverse.

Prima di ordinare, gli acquirenti devono specificare la tensione e la frequenza della bobina richieste per evitare problemi di compatibilità durante l'installazione.

Considera la frequenza di commutazione

Le applicazioni con avviamenti e arresti frequenti del motore pongono requisiti maggiori al contattore rispetto alle applicazioni con commutazioni relativamente poco frequenti.

La frequenza operativa prevista dovrebbe quindi essere considerata quando si seleziona il contattore e si valuta la sua idoneità per l'applicazione prevista.

Protezione da sovraccarico delle coordinate

Un contattore fornisce principalmente il controllo della commutazione e non deve essere considerato un sostituto di un dispositivo di protezione da sovraccarico del motore dedicato. Per le applicazioni con avviatore motore, è necessario selezionare un relè di sovraccarico termico o un dispositivo elettronico di protezione del motore appropriato in base ai requisiti del motore e del sistema.

Considerazioni sull'installazione

Verificare le caratteristiche elettriche

Prima dell'installazione, i tecnici devono verificare il modello del contattore, la tensione della bobina, la tensione del circuito principale, la corrente nominale, la potenza del motore, la configurazione dei contatti ausiliari e lo schema elettrico.

Utilizzare conduttori appropriati

I conduttori di alimentazione, i collegamenti terminali e i dispositivi di protezione devono essere selezionati in base alla corrente effettiva e agli standard di installazione elettrica applicabili.

Collegamenti allentati o di dimensioni errate possono aumentare la resistenza di contatto e la generazione di calore, compromettendo potenzialmente l'affidabilità dell'apparecchiatura.

Fornire una protezione adeguata

Il contattore deve essere integrato con un'adeguata protezione da cortocircuito e sovraccarico. La configurazione della protezione deve essere progettata in base alle caratteristiche del motore, all'ambiente di installazione e alle normative elettriche locali applicabili.

Controllare l'ambiente di installazione

La temperatura, l'umidità, la polvere, le vibrazioni, il design dell'involucro e la ventilazione possono influenzare le condizioni operative dei componenti elettrici a bassa tensione. Il contattore deve essere installato in un ambiente entro i limiti operativi specificati.

Manutenzione e ispezione

Ispezionare i contatti principali

Per le apparecchiature che funzionano frequentemente, il personale di manutenzione deve ispezionare periodicamente le condizioni dei contatti principali. Vaiolature, bruciature, scolorimento o usura anomala eccessivi possono indicare uno stress elettrico o condizioni operative inadeguate.

Controllare i contatti ausiliari

I contatti ausiliari devono essere controllati quando i circuiti di controllo rilevano segnali intermittenti, comportamenti di commutazione imprevisti o errori di feedback.

Ispezionare le connessioni dei terminali

I terminali elettrici devono rimanere fissati saldamente. Il personale addetto alla manutenzione deve seguire i requisiti di serraggio consigliati dal produttore e le procedure di manutenzione elettrica applicabili.

Monitorare il rumore anomalo

Ronzii, vibrazioni o funzionamento instabile del contattore possono indicare problemi meccanici, di tensione o legati all'installazione. Eventuali condizioni anomale dovrebbero essere indagate prima di continuare il funzionamento.

Considerazioni sulla qualità per gli acquirenti B2B

Coerenza della produzione

Per i distributori e i clienti OEM, la coerenza tra i lotti è importante perché i contattori sono spesso integrati in pannelli di controllo e progetti di apparecchiature standardizzati.

GOTOELE afferma che il suo processo di produzione comprende il controllo di qualità dall'ispezione delle materie prime fino alla produzione, al test, all'imballaggio e alla consegna.

Test prima della spedizione

I prodotti elettrici devono essere sottoposti a ispezioni e test adeguati prima della spedizione. Gli acquirenti che acquistano all'ingrosso devono confermare le procedure di ispezione del fornitore e i requisiti di documentazione prima di effettuare un ordine.

Requisiti di certificazione

GOTOELE identifica CE e ISO9001 tra le proprie credenziali di qualità e certificazione. I clienti devono richiedere il certificato applicabile e la documentazione tecnica per l'esatta configurazione del prodotto richiesta per il loro mercato.

GOTOELE Capacità di produzione e fornitura

Produttore di prodotti elettrici a bassa tensione

GOTOELE, gestita da Yueqing Gongtong Electric Co., Ltd., è specializzata in prodotti elettrici a bassa tensione tra cui contattori CA, relè di sovraccarico termico, interruttori automatici scatolati, avviatori, interruttori automatici e componenti di controllo.

L'azienda integra servizi di ricerca e sviluppo, progettazione del prodotto, produzione, test ed esportazione per supportare distributori, produttori di apparecchiature e clienti industriali.

Supporto per OEM e ordini personalizzati

GOTOELE fornisce supporto OEM e personalizzato per prodotti che coprono parametri tecnici, configurazioni di prodotto, imballaggio e requisiti di branding. Ciò può essere utile per i distributori elettrici e i produttori di apparecchiature che richiedono specifiche coerenti su più progetti.

Capacità di fornitura all'ingrosso

Per gli acquirenti internazionali, una produzione stabile e una capacità di fornitura sono importanti quando i contattori vengono utilizzati come componenti standard su più modelli di apparecchiature. GOTOELE dichiara una capacità produttiva annua di circa 8 milioni di pezzi nella sua gamma di prodotti elettrici a bassa tensione.

Lista di controllo dell'acquirente

Domande frequenti

A cosa serve il contattore magnetico CA GMC-85?

È progettato per la commutazione e il controllo di carichi CA trifase compatibili, in particolare motori industriali e apparecchiature azionate a motore come pompe, compressori, sistemi HVAC, trasportatori e macchinari di produzione.

Cosa significa 135A per questo contattore?

Il valore 135A si riferisce alla corrente termica AC1 associata al telaio GMC-85. Le applicazioni del motore devono essere selezionate in base alla categoria di utilizzo applicabile, alla corrente del motore, alla tensione e alle condizioni operative.

Il GMC-85 può controllare un motore da 45 kW?

Il GMC-85 ha una potenza nominale di 45 kW a 380–440 V in condizioni AC3 in base alla configurazione specificata. È comunque necessario verificare l'effettiva applicazione del motore rispetto alla corrente nominale, alle condizioni di avviamento, alla frequenza di commutazione e agli standard applicabili.

Cosa significa 2NO+2NC?

Indica due contatti ausiliari normalmente aperti e due normalmente chiusi. Questi contatti possono essere utilizzati per circuiti di logica di controllo, feedback di stato, interblocco e segnalazione.

Il contattore include una protezione da sovraccarico?

Un contattore fornisce il controllo della commutazione e normalmente deve essere coordinato con un dispositivo di protezione da sovraccarico appropriato per le applicazioni del motore. La configurazione di protezione richiesta dipende dal motore e dall'impianto elettrico.

GOTOELE può fornire servizi OEM?

SÌ. GOTOELE fornisce supporto OEM e personalizzato a distributori, produttori di apparecchiature e clienti industriali, comprese specifiche di prodotto, configurazioni, imballaggio e requisiti di branding.

Considerazioni finali

Contattore magnetico CA GMC-85fornisce una soluzione di commutazione trifase per il controllo di motori industriali e altre applicazioni compatibili a bassa tensione. La sua struttura 3P, la corrente termica nominale di 135 A AC1, la potenza nominale di 45 kW AC3 a 380–440 V e i contatti ausiliari 2NO+2NC lo rendono adatto per sistemi di controllo che richiedono sia la commutazione del circuito principale che funzioni di controllo ausiliarie.

Per i distributori elettrici, i quadristi, i produttori di apparecchiature OEM e i team di manutenzione, la selezione corretta dovrebbe basarsi sulla corrente del motore, sulla tensione, sulla categoria di utilizzo, sulla tensione della bobina, sulla frequenza di commutazione, sulla configurazione della protezione, sulle condizioni di installazione e sulla certificazione richiesta.

Con esperienza nella produzione elettrica a bassa tensione, supporto OEM, gestione della qualità e capacità di fornitura internazionale,GOTOELEpuò supportare i clienti che cercano configurazioni di contattori per automazione industriale, controllo motori, macchinari, HVAC, pompe e altre applicazioni di apparecchiature elettriche.
