Kit di terminazione cavo termorestringente per esterni a 3 nuclei da 10 kV

Durante l'installazione dei cavi di alimentazione di media tensione, la zona di terminazione dei cavi è uno dei punti più critici perché gli strati originali di isolamento e schermatura del cavo vengono esposti dopo la lavorazione. Senza un'adeguata protezione, la penetrazione dell'umidità, la distribuzione non uniforme del campo elettrico e l'invecchiamento dell'isolamento possono compromettere la sicurezza a lungo termine del sistema di alimentazione.

Sviluppato e prodotto da GOTOELE, un fornitore di apparecchiature elettriche professionali in Cina, questo kit di terminazione cavi per esterni da 10 kV integra materiali isolanti termoretraibili, componenti per il controllo delle sollecitazioni e accessori di tenuta per garantire un funzionamento stabile negli ambienti di distribuzione dell'energia esterna. È ampiamente utilizzato nelle reti elettriche comunali, negli impianti industriali, nei progetti infrastrutturali e nei sistemi elettrici commerciali.

Progettazione ingegneristica e struttura funzionale

1. Protezione isolante termorestringente

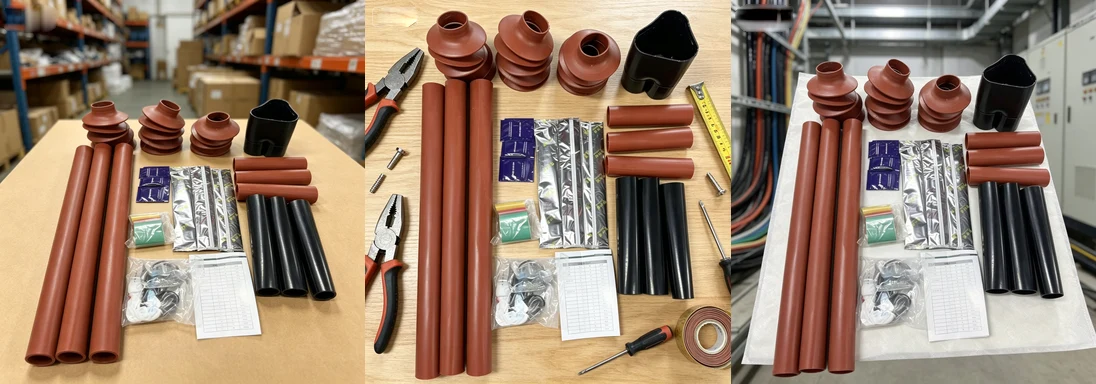

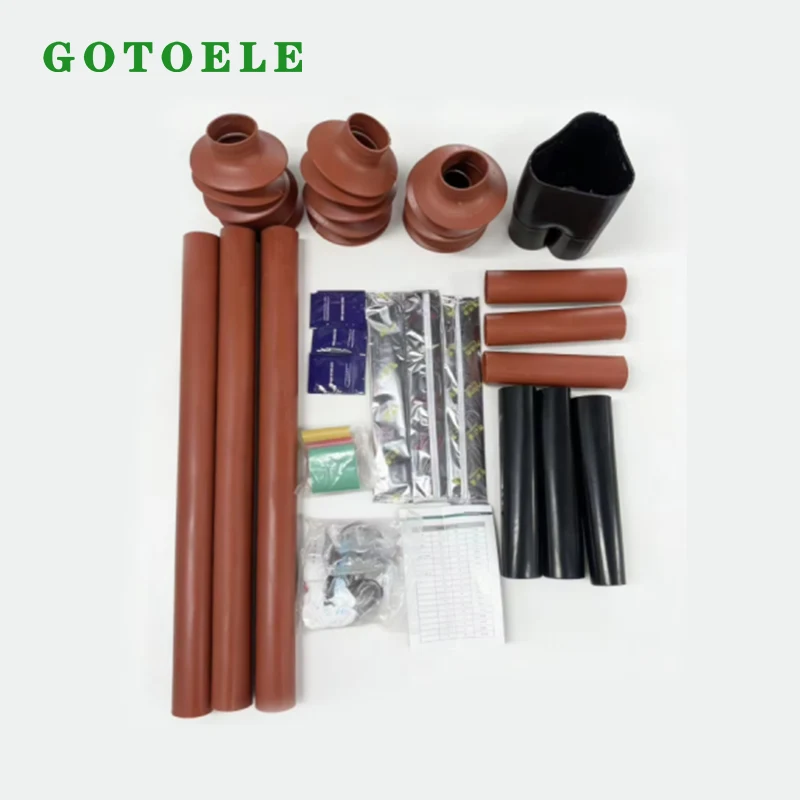

I tre lunghi tubi termorestringenti bruno-rossastri sono progettati per coprire le sezioni di isolamento principale spellate dei tre conduttori del cavo. Dopo il riscaldamento, i tubi si restringono strettamente attorno alla superficie del cavo, creando un forte strato isolante con eccellenti prestazioni elettriche e protezione meccanica.

Questa struttura aiuta a mantenere il livello di isolamento tra i conduttori e fornisce una protezione affidabile contro l'esposizione ambientale durante il funzionamento a lungo termine.

2. Capannoni isolanti antinquinamento esterni

I capannoni isolanti integrati di colore bruno-rossastro sono appositamente progettati per applicazioni esterne. Aumentano la distanza superficiale della superficie di terminazione del cavo e migliorano la resistenza alla pioggia, all'umidità, alla polvere e all'inquinamento industriale.

Rispetto alle terminazioni dei cavi per interni, le strutture di terminazione per esterni richiedono una protezione aggiuntiva perché sono direttamente esposte alle condizioni atmosferiche. I capannoni antinquinamento aiutano a ridurre il rischio di flashover superficiale causato da umidità e contaminazione.

3. Sistema di controllo dello stress elettrico

Quando un cavo ad alta tensione viene tagliato e terminato, la distribuzione del campo elettrico attorno all'estremità del cavo cambia in modo significativo. Lo stress elettrico concentrato può causare scariche parziali o guasti all'isolamento se non adeguatamente controllato.

Il kit di terminazione per cavi termorestringenti per esterni a 3 nuclei da 10 kV utilizza materiali per il controllo delle sollecitazioni e componenti di schermatura per ottimizzare la distribuzione del campo elettrico, ridurre la concentrazione delle sollecitazioni nel punto di taglio del cavo e migliorare l'affidabilità dell'intero sistema di terminazione.

4. Struttura di tenuta del ramo a tre nuclei

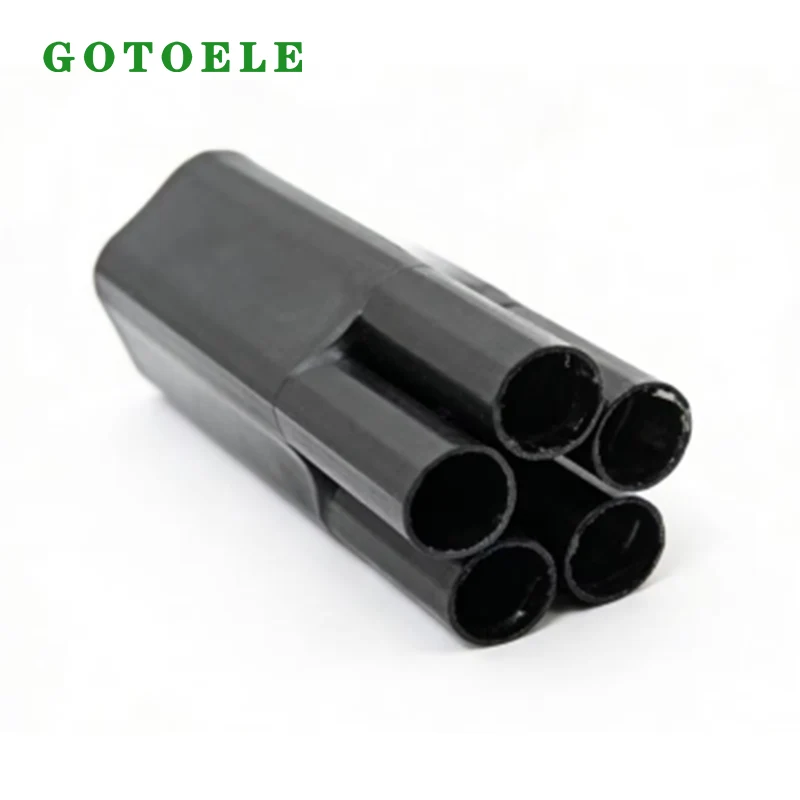

Il guanto di diramazione a tre vie nero è installato nella sezione di diramazione del cavo. Fornisce protezione sigillante per l'area di transizione tra la guaina esterna del cavo e i singoli conduttori del cavo.

Coprendo strettamente il punto di diramazione, impedisce all'acqua piovana, all'umidità e alla polvere di entrare nella struttura del cavo, migliorando le prestazioni complessive di impermeabilità della terminazione.

5. Accessori di installazione completi

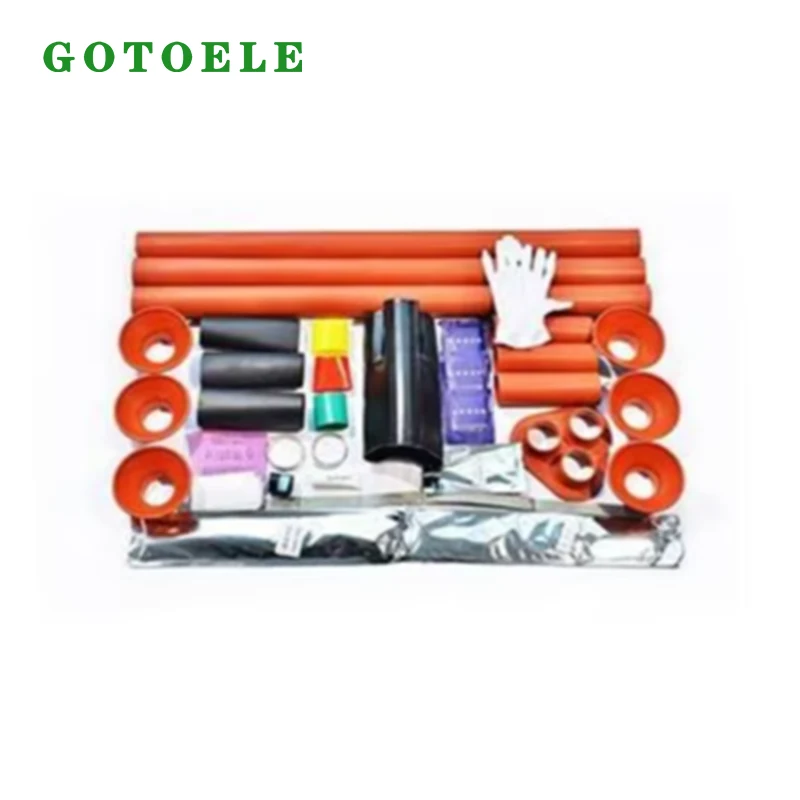

Il kit include tutti i materiali ausiliari necessari per l'installazione professionale delle terminazioni dei cavi, tra cui:

· Nastro schermante in foglio di alluminio per la distribuzione del campo elettrico e il collegamento della schermatura

· Mastice sigillante per riempire gli spazi vuoti e impedire la penetrazione dell'umidità

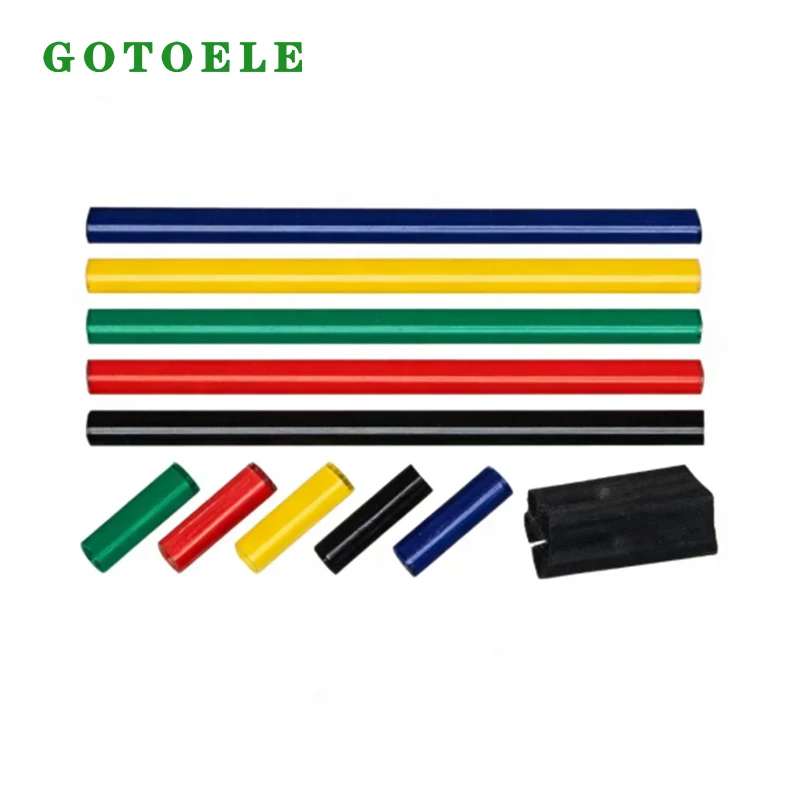

· Manicotti di identificazione delle fasi per una facile identificazione delle fasi A/B/C

· Pacchetti di lubrificante per assistenza all'installazione

· Guanti protettivi e istruzioni di installazione per comodità di costruzione

Il pacchetto completo di accessori aiuta a migliorare l'efficienza dell'installazione e a mantenere una qualità di terminazione costante.

Esperienza applicativa pratica

Basato sull'esperienza pratica in progetti di distribuzione dell'energia a media tensione, il kit di terminazione cavi termorestringenti per esterni a 3 nuclei da 10 kV è ampiamente selezionato per i punti di connessione dei cavi esterni che richiedono stabilità di isolamento a lungo termine e protezione ambientale.

Le applicazioni tipiche includono:

1. Progetti di reti elettriche municipali Utilizzati per punti terminali esterni di sistemi di cavi sotterranei da 10 kV, tra cui:

· Locali di distribuzione elettrica della comunità residenziale

· Suonare le unità principali

· Scatole di derivazione cavi

· Trasformatori scatolati

· Progetti di conversione di cavi sotterranei

2. Sistemi di alimentazione industriali e minerariAdatti per fabbriche e strutture industriali con fabbisogno di alimentazione continua, tra cui:

· Impianti di produzione

· Officine meccaniche

· Impianti minerari

· Impianti metallurgici

· Fabbriche chimiche

Il kit di terminazione aiuta a mantenere un funzionamento affidabile delle connessioni dei cavi esterni ad alta tensione in ambienti industriali esigenti.

3. Infrastrutture e strutture pubblicheApplicato nei sistemi di distribuzione dell'energia esterna per:

· Stazioni ferroviarie

· Aeroporti

· Porti

· Grandi complessi commerciali

· Progetti di infrastrutture pubbliche

4. Distribuzione di energia commerciale ed ediliziaUtilizzato per terminali di cavi ad alta tensione esterni che supportano:

· Edifici residenziali a molti piani

· Centri commerciali

· Sviluppi immobiliari su larga scala

· Impianti di distribuzione elettrica

Tipi di cavi applicabili e ambiente di installazione

Il kit di terminazione cavi termorestringenti per esterni a 3 conduttori da 10 kV è progettato per cavi di alimentazione isolati XLPE a tre conduttori da 10 kV, inclusi i modelli di cavi di uso comune come:

· YJV

·YJV22

Il prodotto è specificatamente studiato per ambienti esterni con esposizione diretta agli agenti atmosferici.

Poiché è dotato di capannoni antinquinamento esterni, deve essere utilizzato per applicazioni di terminazione di cavi all'aperto. I sistemi di terminazione dei cavi per interni senza requisiti di esposizione agli agenti atmosferici dovrebbero utilizzare soluzioni di terminazione per interni corrispondenti.

Caso di applicazione globale

Progetto di distribuzione dell'energia industriale nel sud-est asiatico

Il kit di terminazione cavi termorestringenti per esterni a 3 nuclei da 10 kV è stato applicato in un progetto di distribuzione dell'energia in un impianto di produzione nel sud-est asiatico per collegamenti terminali di cavi esterni da 10 kV tra quadri e apparecchiature del trasformatore.

A causa dell'elevata temperatura locale, delle forti piogge e dell'ambiente umido, il progetto richiedeva una sigillatura impermeabile affidabile e una protezione isolante a lungo termine. Il kit di terminazione termoretraibile ha fornito prestazioni stabili combinando tecnologia di controllo dello stress, capannoni isolanti esterni e materiali sigillanti.

Dopo l'installazione, il sistema di terminazione dei cavi ha funzionato in modo affidabile in condizioni di alimentazione industriale continua, contribuendo a ridurre i requisiti di manutenzione e a migliorare la sicurezza della distribuzione dell'energia.

Dettagli del progetto:

· Applicazione: sistema di distribuzione di energia industriale da 10 kV

· Tipo di cavo: cavo di alimentazione isolato XLPE a tre conduttori

· Installazione: quadri esterni e terminali dei cavi del trasformatore

· Requisiti chiave: sigillatura impermeabile, affidabilità dell'isolamento e resistenza agli agenti atmosferici

Parametri tecnici

Produzione e garanzia della qualità

GOTOELE applica processi di produzione standardizzati per garantire qualità stabile e prestazioni affidabili di ogni kit di terminazione cavi termorestringenti per esterni a 3 conduttori da 10 kV.

Il processo produttivo prevede:

· Ispezione del materiale in entrata

· Verifica della qualità dei componenti

· Controllo del processo di assemblaggio

· Controllo aspetto prodotto finito

· Controllo qualità dell'imballaggio

Ogni lotto viene controllato secondo procedure di qualità interne prima della spedizione per garantire che i componenti di terminazione dei cavi soddisfino i requisiti applicativi per i progetti energetici internazionali.

Con esperienza di produzione professionale e una rigorosa gestione della qualità, GOTOELE fornisce soluzioni affidabili di accessori per cavi per clienti elettrici globali.

Perché scegliere il kit di terminazione cavi termorestringenti per esterni GOTOELE da 10 kV

1. Progettato per applicazioni esterne a media tensione

Il prodotto è stato sviluppato specificatamente per sistemi di terminazione di cavi a tre conduttori da 10 kV e fornisce una soluzione completa per applicazioni di distribuzione dell'energia all'aperto.

2. Resistenza agli agenti atmosferici affidabile

La combinazione di tubi isolanti termorestringenti, tettoie esterne e materiali sigillanti fornisce una protezione efficace contro pioggia, umidità, polvere e contaminazione ambientale.

3. Kit completo per una facile installazione

Tutti gli accessori necessari sono inclusi in un unico pacchetto, riducendo i tempi di preparazione e migliorando l'efficienza dell'installazione nei cantieri.

4. OEM e capacità di fornitura personalizzata

GOTOELE supporta i servizi OEM tra cui etichette personalizzate, imballaggi e requisiti di prodotto per soddisfare le diverse esigenze di mercato e di progetto.

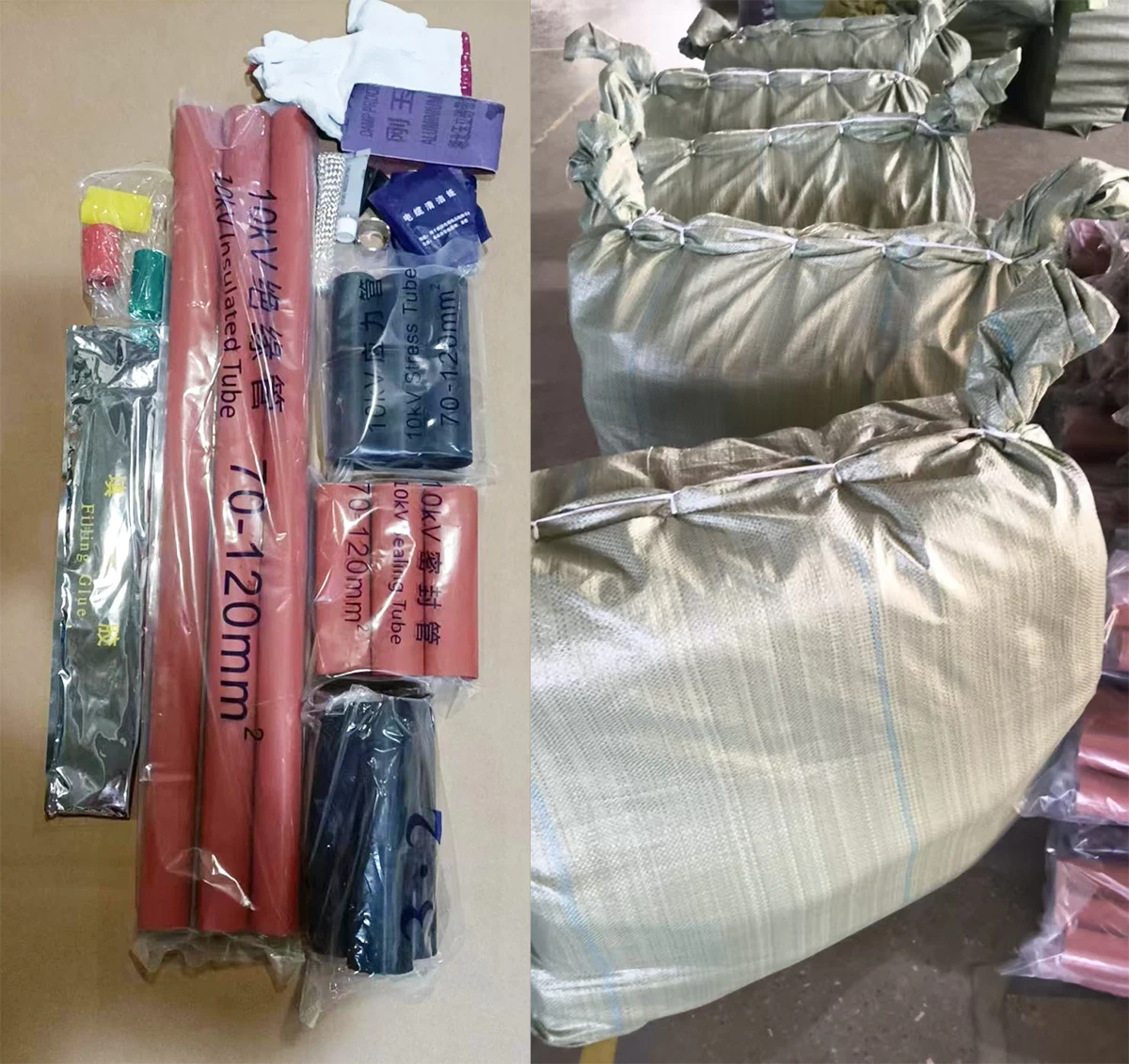

Imballaggio e consegna

Ogni kit di terminazione del cavo termorestringente per esterni a 3 nuclei da 10 kV è imballato con materiali protettivi per evitare danni durante il trasporto.

Per le spedizioni internazionali è disponibile un imballaggio standard per l'esportazione. È inoltre possibile fornire imballaggi personalizzati, etichettatura e requisiti OEM in base alle specifiche del cliente.

Domande frequenti

D1: Per quale tipo di cavi può essere utilizzato questo kit di terminazione termorestringente per esterni da 10 kV?

Questo prodotto è progettato per cavi di alimentazione isolati XLPE a tre conduttori da 10 kV, compresi i tipi di cavi comuni come YJV e YJV22.

Q2: È possibile utilizzare questo kit di terminazione cavi all'aperto in modo permanente?

SÌ. Il prodotto comprende capannoni isolanti antinquinamento per esterni e strutture di tenuta impermeabili, che lo rendono adatto per applicazioni di terminazione di cavi esterni a lungo termine.

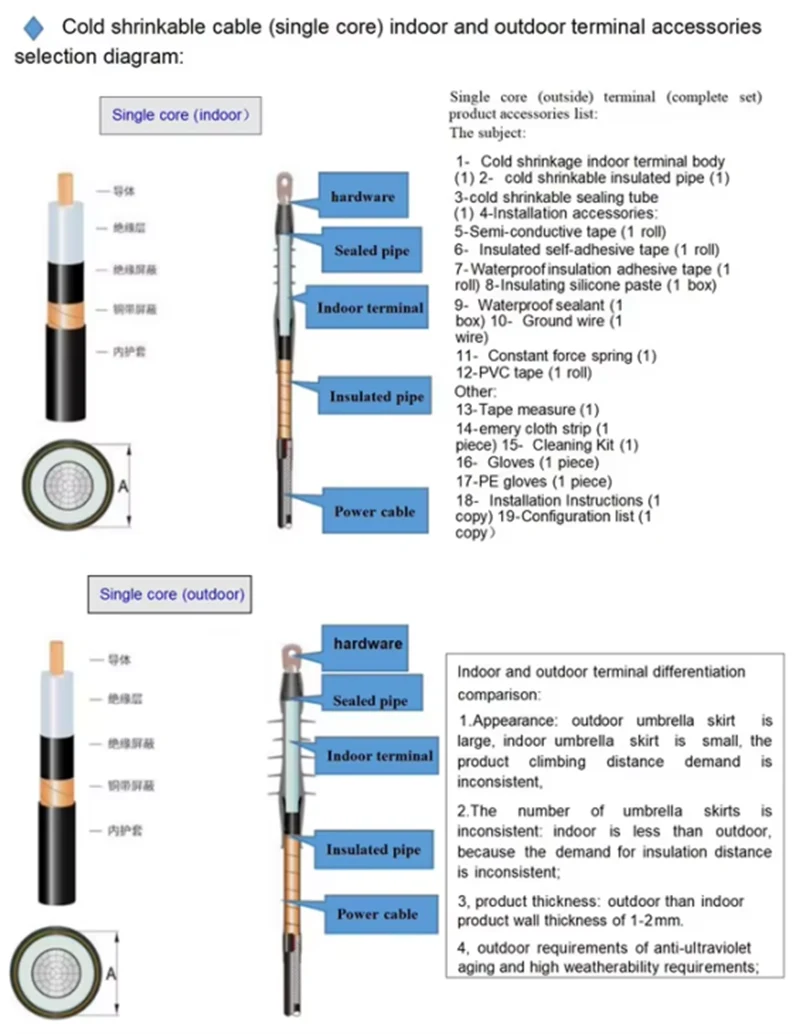

Q3: Qual è la differenza tra i kit di terminazione dei cavi per interni ed esterni?

I kit di terminazione per esterni includono componenti aggiuntivi resistenti agli agenti atmosferici, come coperture isolanti per la protezione da pioggia, polvere e inquinamento. I kit di terminazione per interni solitamente non richiedono queste strutture.

Q4: Quali sono le funzioni principali di questo prodotto?

Le funzioni principali includono:

· Ripristino dell'isolamento del cavo dopo la terminazione

· Controllo dello stress del campo elettrico

· Prevenire la penetrazione dell'umidità

· Miglioramento dell'affidabilità di funzionamento del cavo a lungo termine

Q5: GOTOELE fornisce la personalizzazione OEM?

SÌ. GOTOELE fornisce servizi OEM tra cui imballaggio personalizzato, etichettatura e adeguamento dei requisiti tecnici per clienti internazionali.
